Pour transmettre le signal TV en provenance d’une antenne TNT, il existe plusieurs possibilités. La plus connue et l’historique est l’utilisation d’un réseau à l’aide de câble coaxial. Dans cet article, nous aborderons les différents branchements possibles de la télévision, en coaxial et en RJ45, ainsi que les différents équipements nécessaires.
Branchement Coaxial : La Solution Traditionnelle
Cette solution est actuellement la plus utilisée car il s’agit de la plus ancienne. L’installation est assez simple :
- Le signal arrive de l’antenne via un câble coaxial dans le coffret de communication.
- Branchez un répartiteur coaxial le plus adapté possible au nombre de prises TV que vous avez.
En effet, plus le répartiteur contient de prises, plus le signal est atténué. En rouge, c’est du câble coaxial.
Répartiteur Coaxial : Fonctionnement et Importance
Le répartiteur coaxial est un élément essentiel pour distribuer le signal TNT à plusieurs téléviseurs. Il est important de choisir un modèle adapté au nombre de prises TV pour éviter une atténuation excessive du signal.
Branchement RJ45 : La Solution Moderne
Dans les dernières constructions, il est de plus en plus constaté qu’il n’y a plus de prises coaxiales. Ce sont soit des prises de courant fort soit des prises de courant faible en RJ45. Les dernières normes dans le domaine de l’habitat orientent la mise en place de RJ45 partout. C’est pourquoi il est conseillé que le câblage RJ45 utilisé soit au minimum en Grade 3 (ancien nommage) pour la TNT et en grade 3 Sat (ancien nommage) ou grade 2 TV ou grade 3 TV pour le satellite.
Lire aussi: Comment Brancher 2 TV sur 1 Parabole ?
Si votre installation RJ45 est déjà faite et que vous n’avez pas suivi ces conseils, essayez !
Câbles Balun : Adaptateurs RJ45 vers Coaxial
D’ailleurs, si votre opérateur ne fournit qu’une box, que le signal arrive en coaxial, et que vous avez une installation totalement en RJ45, vous pouvez utiliser des câbles balun pour envoyer le signal à l’unique box. Les cas présentés au-dessus sont pour la TNT, car dans le cas du signal satellite, il faudra ajouter un démodulateur Satellite entre le câble balun et la TV. Les câbles balun comportent une puce, vous ne pouvez pas les fabriquer vous-même. Ceux vendu peu chère comme sur Amazon sont globalement de mauvaise qualité, et atténue trop le signal pour que cela fonctionne correctement.
Il corrige aussi l’impédance, c’est à dire qu’il permet de se passer des cordons Balun au niveau du brassage. Ces boitiers TV coûte plus chère, mais on s’y retrouve car il n’y a pas besoin de câbles balun. Dans les maisons individuels et les appartements mon choix et celui de la norme est le RJ45 Grade 3 TV (ou grade 2 TV).
Branchement Satellite : Particularités et Équipements
Pour le Satellite, c’est totalement différent ! On parle de nombre de tête LNB pour une parabole. Plus vous avez de TV souhaitant recevoir le signal satellite, plus vous aurez de câbles coaxiaux arrivant à votre coffret.
- LNB Single : Il réceptionne toutes les fréquences satellites mais ne peut alimenter qu’un seul terminal à la fois.
- LNB Twin : Ce modèle ne cible qu’un seul satellite mais permet au 2 TV d’être totalement indépendante.
- LNB Quadro ou Quadtwin : Ce dernier permet comme le twin de viser un satellite mais d’avoir 4 TV totalement indépendante.
Installation Parabole Satellite LNB En Utilisant Un Répartiteur Coaxial Splitter
Conseils et Astuces pour une Installation Réussie
C’est assez simple, il faut commencer par se dire qu’en passif (c’est à dire avec un répartiteur) cela va fonctionner. Vous faites vos branchements avec un répartiteur. Ok il faut l’acheter mais cela ne coute que 10 euros en moyenne. Je vous conseille de ne pas commencer directement par un amplificateur, car une installation avec un signal trop fort, trop amplifiée ne fonctionnera pas non plus. Il est des fois nécessaire d’ajouter un atténuateur pour que cela fonctionne dans certains cas !
Lire aussi: Raccordement antenne TV et parabole : Le guide

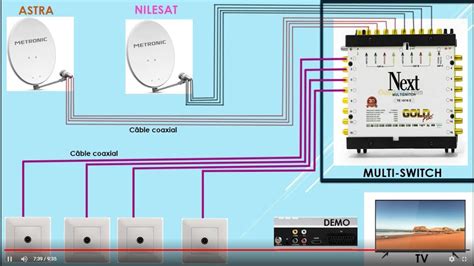

Le Multi-distributeur TV/Radio : Une Solution Complète
Les multi-distributeurs TV/Radio sont proposés avec un nombre d'entrées déterminé (mini 5, soit 1 SAT + 1 TER ) selon sa destination, sachant que certains modèles comportent une entrée TERrestre dont la largeur de filtrage fixe (usine) peut varier selon la marque ou référence. L'idéal serait de disposer d'une version récente, qui part du VHF (sans changement) mais surtout qui s'arrête en UHF à 694 Mhz, soit le dernier canal TNT, le c 48. Donc voir ce point.
Les Différents Types de Prises Murales
Il existe de nombreux modèles de prises d'arrivée murale TV/radio, en montage, dit en saillie (débordante du mur) ou par encastrement, certaines avec un seul connecteur "F" ou "IEC" pour la TNT ou le SAT ou la FM ou le DAB+ venant d'une seule descente d'antenne et d'autres pour la TV SAT/Radio et TER (TNT ou Radio) découplées ou pas (si 2 câbles d'arrivée distincts) ou des modèles comportant 2 connecteurs "F" non dédiés. Il existe aussi la prise murale à 4 connecteurs dont 2 en F pour 2 arrivée Sat.
Ce qui doit attirer votre attention se sont surtout les sorties dites "R" ou Radio, car certaines sont filtrées, que FM ou que DAB+, selon, ou alors large bande VHF II + III, soit le passage de la FM et du DAB+..On trouve encore les prises mixtes avec connectiques F, IEC + RJ 45, en rappelant que les liaisons en RJ45 FTP Grade 3 induisent de plus fortes atténuations que le coaxiaux 75 Ohms, genre 17 ou 19 voire 21 Vatc (= intérieur) ou Patc (= extérieur) , disons le double, d'ou l'emploi possible du filaire Ethernet, qu'aux seules plus petites structures simples.
Tableau Récapitulatif des Composants Essentiels
| Composant | Description | Utilisation |
|---|---|---|
| Antenne TNT | Capte les signaux de télévision numérique terrestre. | Réception des chaînes TNT. |
| Répartiteur Coaxial | Divise le signal d'antenne pour alimenter plusieurs téléviseurs. | Distribution du signal TNT. |
| Câble Coaxial | Transmet le signal de l'antenne au répartiteur et aux téléviseurs. | Connexion des différents appareils. |
| Câble RJ45 | Alternative au câble coaxial, utilisé dans les installations modernes. | Distribution du signal TNT et satellite. |
| Câbles Balun | Adaptateurs pour convertir le signal coaxial en RJ45 et vice versa. | Adaptation des installations mixtes. |
| LNB (Low Noise Block) | Tête de réception satellite, disponible en versions Single, Twin, Quadro. | Réception des signaux satellite. |
| Multi-distributeur TV/Radio (Multiswitch) | Combine et distribue les signaux TNT, satellite et radio. | Distribution centralisée des signaux. |
