Les câbles TV sont les vecteurs indispensables pour transmettre les signaux audiovisuels de qualité entre votre antenne et votre téléviseur. Comprendre les différents types de câbles, leurs caractéristiques et leur installation permet d’obtenir une réception optimale des chaînes de télévision et de profiter pleinement des nouveaux formats HD.
Types de câbles TV
Le choix du câble pour votre téléviseur représente une étape technique déterminante pour garantir une qualité d’image et de son optimale. Deux grandes familles de câbles dominent le marché : le câble coaxial traditionnel et le câble HDMI numérique.
Câble Coaxial

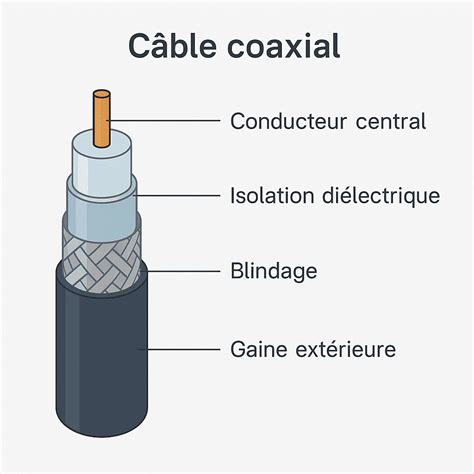

Le câble coaxial, constitué d’un conducteur central en cuivre entouré d’isolants et de blindages, transporte les signaux analogiques et numériques de l’antenne vers le téléviseur. Le câble coaxial standard présente une impédance de 75 ohms, conforme aux normes européennes. Son blindage multiple (tresse de cuivre et feuille d’aluminium) protège le signal des interférences électromagnétiques.
Un câble coaxial standard présente une atténuation de 17 dB/100m. Cette perte de signal augmente proportionnellement avec la longueur du câble.
Câble HDMI
Le HDMI Forum annoncera au CES de Las Vegas en janvier 2025 la norme HDMI 2.2, marquant une évolution technique majeure. Cette nouvelle spécification nécessitera l’acquisition de nouveaux câbles compatibles et d’équipements adaptés.
Lire aussi: TNT avec le Câble
Panne Réception Antenne TV
Caractéristiques et Performances des Câbles
Les performances et la compatibilité des câbles déterminent directement la qualité de réception des chaînes de télévision. Le blindage double ou triple des câbles coaxiaux, constitué d’un feuillard en aluminium et d’une tresse de fils de cuivre, forme une cage de Faraday qui protège le signal des perturbations électromagnétiques.
La réception des chaînes TNT HD nécessite des câbles d’impédance normalisée à 75 ohms. Les connecteurs doivent être aux normes IEC avec un diamètre de 9,5 mm pour garantir la compatibilité avec les équipements récents. Les décodeurs satellite utilisent des connecteurs type F à vis pour sécuriser la connexion. Des adaptateurs permettent la conversion entre les différents standards de prises antennes (9 mm / 9,5 mm, mâle/femelle).
Installation d'un Câble TV
L’installation d’un câble TV requiert une méthodologie précise pour garantir une réception optimale des chaînes de télévision. Avant de débuter l’installation du câble TV, il convient de mesurer la distance exacte entre l’antenne et le téléviseur. Cette mesure permet de calculer la longueur nécessaire de câble en ajoutant 10% supplémentaires pour tenir compte des courbes et des passages obligatoires.
Le raccordement commence au niveau de l’antenne. Pour une installation en extérieur, le câble doit être fixé solidement tous les 50 cm le long du mât d’antenne.
Les câbles électriques représentent la principale source d’interférences. Le câble d’antenne doit donc être éloigné d’au moins 20 cm des lignes électriques lorsqu’il les croise, et ne jamais cheminer parallèlement à celles-ci sur plus d’un mètre.
Lire aussi: TNT par câble : Guide complet
Le câble coaxial doit être le plus court possible. Si votre installation ne le permet pas, vous pouvez ajouter une prise TV. Un câble trop long peut engendrer une perte de données.
Branchement d'une Prise TV en 4 Étapes
Le branchement en soi n'est pas très compliqué, d'autant qu'il s'agit de courant faible où le risque d'électrocution est peu présent. Néanmoins, il est tout de même recommandé de couper le courant avant d'intervenir sur l'installation.
- Ouvrir la partie amovible de la prise TV (soit avec un tournevis plat, soit en dévissant) ;
- Dénuder le câble coaxial sur au moins 8 mm, en enlevant bien les brins de la tresse métallique et en coupant le blindage (dans le cas d'une prise à visser, il faut laisser 5 ou 6 mm de plus avec la tresse et le blindage) ;
- Insérer le fil de cuivre dans le connecteur en faisant passer la languette entre l'isolant et la gaine (la languette doit être en contact avec la tresse) ;
- Refermer la partie amovible et fixer le tout dans son boîtier mural.
Si vous souhaitez installer un téléviseur supplémentaire, par exemple dans une autre chambre, il faudra brancher un répartiteur deux directions au niveau du raccordement de l'antenne. Ce boîtier spécifique sépare le signal entre les différentes prises.
Antennes TV Intérieures
Les antennes TV intérieures sont la solution idéale pour ceux qui souhaitent bénéficier d'une réception optimale de chaînes télévisées spécifiques ou qui se situent dans un contexte géographique - voir topographique - particulier.
Choisir la Bonne Antenne TV Intérieure
Lorsque vous envisagez d'installer une antenne TV intérieure, il est essentiel de choisir le bon modèle pour garantir une réception optimale des chaînes. Il existe plusieurs types d'antennes TV intérieures parmi lesquelles vous pouvez choisir. Les principales catégories comprennent les antennes à cadre, les antennes amplifiées, les antennes à ondes plates, les antennes multidirectionnelles et les antennes directionnelles. Chaque modèle d'antenne a ses propres caractéristiques qui influencent ses performances. Parmi les aspects à prendre en compte figurent la plage de fréquences couvertes, la sensibilité du signal, la directivité, la compatibilité avec les signaux HD et 4K, et la facilité d'installation.
Lire aussi: Optimiser votre connexion TNT : Quel câble ?
La distance entre votre emplacement et les émetteurs de télévision est un facteur crucial à considérer. Plus vous êtes éloigné des émetteurs, plus vous aurez besoin d'une antenne avec une grande portée et une meilleure sensibilité pour capter les signaux.
Installation et Réglages d'une Antenne TV Intérieure
Maintenant que vous avez sélectionné votre antenne et identifié les canaux de télévision disponibles dans votre région, il est primordial de trouver le meilleur emplacement pour installer votre antenne TV intérieure. Dans la plupart des cas, placer votre antenne TV intérieure près d'une fenêtre est bénéfique, car cela réduit les obstacles physiques et facilite la réception des signaux extérieurs.
Une fois que vous avez identifié l'emplacement optimal pour votre antenne TV intérieure, il est temps de passer à l'installation. Avant de commencer l'installation, assurez-vous d'avoir tout le matériel nécessaire à portée de main.
Une fois que vous avez installé votre antenne TV intérieure, il est essentiel d'effectuer des réglages et des ajustements afin d'optimiser la réception des chaînes. La première étape consiste à effectuer une numérisation des canaux disponibles.
Dépannage et Optimisation
Même en suivant attentivement les étapes précédentes, il est possible de rencontrer des problèmes de réception avec votre antenne TV intérieure. Si vous rencontrez des images pixelisées ou de mauvaise qualité sur vos chaînes, cela peut être dû à une réception faible ou à des interférences. Essayez d'ajuster l'orientation de votre antenne pour optimiser la réception du signal.
L'Antenne Râteau : Une Alternative Toujours Pertinente
En Essonne comme partout en France, l’antenne râteau reste un équipement incontournable pour capter les chaînes de télévision en qualité numérique via la TNT. Si certains foyers se tournent vers la fibre ou les box Internet, de nombreux utilisateurs privilégient encore cette solution simple, économique et efficace, surtout dans les zones rurales ou périurbaines.

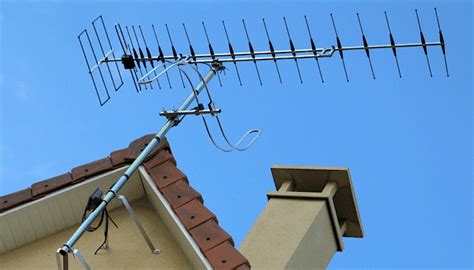

Qu'est-ce qu'une Antenne Râteau ?
L’antenne râteau, aussi appelée antenne hertzienne extérieure, est un équipement encore très répandu en France, notamment en Essonne. Elle permet de capter les signaux de la TNT (Télévision Numérique Terrestre) via les ondes radio diffusées par les émetteurs locaux.
Une antenne râteau est un dispositif métallique servant à capter les ondes hertziennes émises par un émetteur terrestre. Grâce à ses éléments directeurs et récepteurs, elle permet de recevoir gratuitement les chaînes de la TNT, sans passer par Internet ni abonnement. Son efficacité dépend principalement de son emplacement, de son orientation et de la qualité des composants utilisés.
Pourquoi l'Antenne Râteau Reste Utilisée
On pourrait croire que l’antenne râteau est dépassée, mais elle reste massivement utilisée, surtout dans les zones pavillonnaires ou rurales. Voici pourquoi :
- Une solution indépendante d’Internet: Contrairement à la télévision par box, l’antenne râteau ne dépend pas d’une connexion Internet. Elle fonctionne même en cas de panne réseau.
- Une réception stable et gratuite: La qualité de réception est excellente lorsque l’antenne est bien orientée, surtout dans les zones dégagées. Et une fois installée, plus besoin de payer quoi que ce soit.
- Parfait pour les résidences secondaires: Pas besoin de souscrire une offre télé : une antenne râteau suffit pour capter les chaînes gratuites, ce qui en fait une solution idéale pour les maisons de campagne.
Principe de Fonctionnement
Une antenne râteau capte les signaux électromagnétiques émis par les émetteurs de la TNT pour les transformer en signal électrique utilisable par votre téléviseur. Ce processus repose sur un enchaînement précis d’étapes physiques et techniques.
Les ondes hertziennes se propagent dans l’atmosphère sous forme de signaux électromagnétiques. L’antenne agit comme un capteur directionnel, conçu pour intercepter ces signaux dans une bande de fréquence donnée (principalement l’UHF pour la TNT).
Orientation de l'Antenne
Une bonne antenne mal orientée reste inutile. L’orientation joue un rôle fondamental dans la qualité de réception : elle doit viser précisément l’émetteur TNT le plus adapté à votre localisation. Cela implique de prendre en compte la géographie locale, l’environnement immédiat, et d’utiliser les bons outils de pointage.
Chaque zone est couverte par un ou plusieurs émetteurs TNT. En Essonne, les plus courants sont ceux de Paris-Tour Eiffel, de Mantes, d’Étampes ou encore de Nemours selon votre position. Il est essentiel de connaitre précisément votre localisation pour choisir l’émetteur qui vous fournira le meilleur signal.
Erreurs Courantes à Éviter
Une grande partie des problèmes de réception télé provient d’erreurs simples mais fréquentes lors de l’installation ou de l’entretien de l’antenne. Voici les pièges à éviter si vous souhaitez une image stable et un signal puissant, surtout dans des zones techniques comme certaines parties de l’Essonne.
- Mauvaise fixation ou orientation: L’antenne doit être solidement fixée, de préférence en hauteur, sur un mât métallique robuste résistant au vent. Une mauvaise orientation peut vous priver de certaines chaînes, ou rendre le signal instable par temps nuageux.
- Câble de mauvaise qualité ou trop long: Choisissez un câble blindé à double isolation avec des connecteurs vissés. Évitez les raccords multiples, qui génèrent des pertes et des interférences.
- Mauvaise connexion à la prise murale ou au décodeur: Vérifiez toujours l’état des fiches et connecteurs. Un câble mal enfoncé ou oxydé suffit à brouiller totalement la réception.
Que Faire en Cas de Mauvaise Réception ?
Votre téléviseur affiche « signal faible » ou l’image pixelise par intermittence ? Pas de panique : plusieurs vérifications simples permettent d’identifier la cause du problème. Voici comment diagnostiquer et corriger une réception défaillante.
Évolution du Secteur des Câbles TV
Le secteur des câbles TV connaît une transformation profonde avec l’arrivée de nouvelles normes techniques et l’évolution des modes de consommation des contenus audiovisuels.
L’émergence de solutions comme la clé TV HD+ IP, disponible depuis septembre 2024, illustre la mutation du secteur vers des alternatives sans câble traditionnel.
Législation
La législation française impose des standards stricts pour les installations de câblage TV. Les câbles doivent répondre aux normes de sécurité incendie et présenter une protection contre les interférences électromagnétiques.
Conclusion
Le marché des câbles TV continue d’évoluer avec l’arrivée des normes HDMI 2.2 et la montée en puissance de la télévision par Internet. Les nouvelles technologies de transmission demandent des câbles toujours plus performants.
Avoir une bonne réception TV, c’est essentiel pour profiter pleinement de ses chaînes préférées ! Que vous soyez un amateur de télévision numérique terrestre (TNT) ou que vous souhaitiez capter des chaînes via satellite, choisir la bonne antenne TV fait toute la différence.
