La bonne gestion d'un réseau d'assainissement passe par une surveillance constante. Dans cette optique, l'inspection télévisée (ITV) des réseaux d'assainissement se révèle être une technique essentielle pour surveiller, gérer et suivre l'état de ces réseaux tout au long de leur durée de vie.
Enterrés, les réseaux d’assainissement sont uniquement accessibles par des regards de visite. Les anomalies sont relativement fréquentes sur les réseaux d’assainissement, et constituent une source importante de problèmes techniques. Un diagnostic par ITV peut être réalisé lorsque l’exploitant des conduites d’évacuation constate sur son réseau une baisse de débit ou de qualité des eaux résiduaires.
L'inspection ITV reste une technologie infaillible dans le domaine de l'exploration des réseaux. L'Inspection télévisée consiste à identifier la cause des problèmes survenu sur les réseaux d'assainissement , qu’il soit ponctuel ou récurant, suite à des engorgements répétitifs, des affaissements constatés sur des lieux de passage de réseau ou à la présence d’infiltration sur site.
Pourquoi l'Inspection Télévisée est-elle Cruciale?
L’inspection vidéo à pour objectif de répondre aux dispositions réglementaires sur les réseaux d’assainissement en diagnostiquant l’état de vos canalisations et le bon fonctionnement de vos réseaux. L'inspection télévisée de réseaux anciens est la technique le plus souvent utilisée par les collectivités pour surveiller, gérer et suivre son réseau tout au long de sa vie et s’assurer de son bon fonctionnement.
Un diagnostic par ITV peut être réalisé lorsque l’exploitant des conduites d’évacuation constate sur son réseau une baisse de débit ou de qualité des eaux résiduaires. Il est important d’établir un diagnostic des réseaux existants quand une collectivité a un projet de renouvellement, de redimensionnement, d’extension. Il convient alors de faire le bon choix entre réhabilitation et remplacement du réseau existant. Le diagnostic permet de contrôler et surveiller les réseaux existants.
Lire aussi: Pamela Barnes Ewing : le rôle emblématique de Victoria Principal
Lorsque les travaux sont terminés, les ITV permettent de contrôler et d’attester de leur qualité. Les bureaux d’études s’appuient d’ailleurs sur ces inspections pour réaliser des plans précis.
En effet, une minutieuse inspection vidéo du réseau avec des caméras couleurs évoluant dans la canalisation permettra d’identifier avec précision d’éventuelles fuites ou autres défaillances ainsi que leurs origines. L’inspection vidéo permet un diagnostic de l’état initial de la canalisation, ainsi qu’un contrôle avant, pendant et après les travaux de réhabilitation.
Inspection télévisée d'une canalisation eaux usées
Comment se Déroule une Inspection Télévisée?
Cette technique consiste en une inspection télévisée de vos canalisations grâce à un robot motorisé. Mais alors quelle est la procédure généralement adoptée lors d’une inspection télévisée du réseau de canalisation ? Voici les étapes clés :
- Préparation et installation: Préparation du matériel adéquat et installation sur site.
- Curage hydrodynamique: Nettoyage des parois des tuyaux pour identifier plus facilement les anomalies.
- Inspection vidéo: Introduction de la caméra dans la canalisation et enregistrement vidéo.
- Localisation des problèmes: Utilisation d'un fréquencemètre pour localiser précisément les anomalies grâce à l’émetteur radio de la caméra.
- Rapport détaillé: Production d'un rapport complet consignant toutes les informations obtenues.
Pour les canalisations principales des réseaux non visitables, les inspections télévisuelles sont réalisées à l’aide d’une caméra positionnée sur un chariot motorisé et guidée par un technicien depuis une unité de pilotage et de contrôle installée dans un fourgon. Nos caméras sur chariot sont équipées d’une tête rotative à 360° et pivotante permettant de vérifier l’état d’une canalisation sur toute sa circonférence. La qualité de l’inspection dépend notamment du centrage de la caméra dans la canalisation. Nos enrouleurs de câbles sont tous dotés de compteurs métriques permettant de mesurer les distances et de positionner les observations précisément dans nos rapports d’inspection. La mesure de la distance par rapport au regard d’entrée est en permanence visualisable sur l’écran de notre régie.
Matériel Utilisé

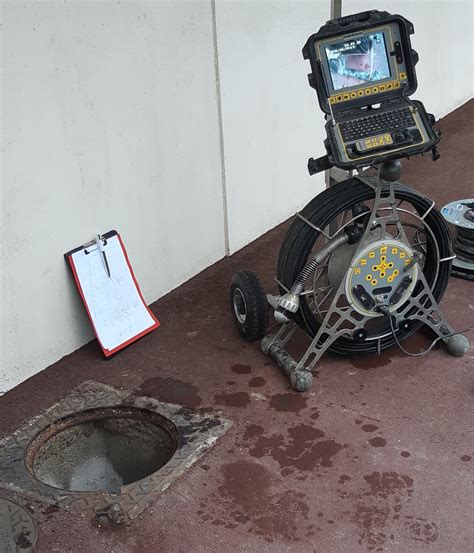

Le matériel d’inspection vidéo peut être portatif ou embarqué dans un fourgon spécialement aménagé. Les matériels d’inspection caméra présentent comme principales caractéristiques :
Lire aussi: Affaires Étrangères : Détails
- Une tête rotative et articulée à 360°.
- Un câble flexible pour atteindre tous les recoins des canalisations.
- Une sonde de localisation.
- Un éclairage puissant.
- Une vision grand angle et zoom.

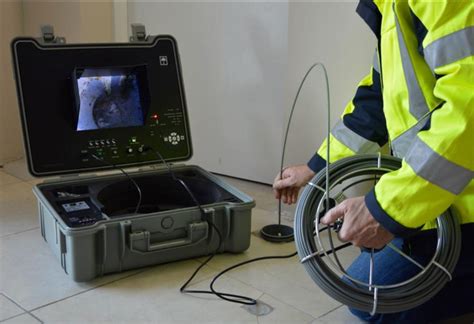

Pour le contrôle des canalisations situées dans des lieux difficiles d’accès ou pour l’inspection des branchements privatifs reprenant des sanitaires (WC), éviers, lavabos et autre, nos équipes disposent de caméra portative.
Les Dommages Fréquemment Diagnostiqués
L’inspection télévisée des canalisations offre une analyse précise du réseau d’assainissement pour détecter rapidement les problèmes d’étanchéité ou une installation défectueuse. Parmi les dommages fréquemment diagnostiqués, on recense :
- Présence de racines pénétrantes dans les canalisations.
- Présence de dépôts (tartre, corps étrangers) affectant le diamètre et le débit d’écoulement.
- Pente insuffisante, coudes ou défauts d’assemblage empêchant l’écoulement des eaux usées.
- Rupture d’une canalisation ou d'un raccord.
- Défaut d’étanchéité des joints.
- Effondrement ou fissures endommageant le réseau d’assainissement.
Détection des Réseaux Enterrés
De par la réglementation DT-DICT, sur l’espace public ou à proximité de celui-ci, des investigations sont obligatoires s’il y’a incertitude sur la localisation de câbles ou canalisations. Etant appelés à travailler à proximité de câbles et canalisations enterrées, nous disposons de la formation professionnelle dans la détection des réseaux enterrés. Nous utilisons deux procédés pour la détection de canalisations enterrées:
- Détecteur magnétique: Sonde le sous-sol et consigne le levé par des points indiquant le réseau souterrain.
- Géoradar: Permet un tracé détaillé des réseaux souterrains grâce à une antenne radar.
Nous pouvons relever la présence des réseaux et des branchements divers (eau potable et assainissement, gaz), des canalisations (fonte, acier) et des fourreaux (télécom, électricité, câbles en cuivre, fibre optique).
L'Importance de la Formation et de l'Équipement
Dans un monde en constante évolution, il est crucial de renouveler régulièrement notre équipement afin de garantir des formations de la plus haute qualité, notamment dans les domaines cruciaux de l'eau potable et de l'assainissement. Depuis plus de 40 ans, notre Centre de formation optimise et développe régulièrement ses installations pour soutenir la montée en compétences des professionnels de l’eau, de l’assainissement et de l’économie circulaire.
Lire aussi: Qu'est-ce qu'un Thriller Télévisé ?
Dans le cadre d'un partenariat, les équipements de pointe de la marque RAUSCH, ont été mis à disposition pour les formations dispensées dans le Centre de Formation de la Souterraine de l'OiEau, notamment la caméra de branchement MC30 et la caméra de regard Ilook. La caméra de branchement MC30 est un outil innovant qui permet une inspection détaillée des canalisations d'égout, d'eau et de drainage, facilitant ainsi la détection et le diagnostic des problèmes potentiels dans les réseaux. La caméra de regard Ilook offre une technologie avancée pour l'inspection des regards, permettant une visualisation claire et précise de l'intérieur des systèmes d'assainissement.
Tableau Récapitulatif des Étapes d'Inspection
| Étape | Description |
|---|---|
| Préparation | Préparation du matériel et installation sur site. |
| Curage | Nettoyage hydrodynamique des canalisations. |
| Inspection Vidéo | Introduction de la caméra et enregistrement. |
| Localisation | Détection précise des anomalies avec un fréquencemètre. |
| Rapport | Production d'un rapport détaillé avec les observations. |
En conclusion, l'inspection télévisée des réseaux d'assainissement est une méthode indispensable pour garantir le bon fonctionnement et la durabilité de vos installations. Elle permet de détecter rapidement les problèmes, d'éviter des dommages coûteux et de maintenir un environnement sain et sécurisé.
