Comment brancher un caisson de basse sur une télé : Guide Complet

Les barres de son sont une solution idéale pour améliorer le son de votre téléviseur sans installer un système de cinéma maison complexe. Heureusement, les connecter est assez simple. Explorons ensemble les différentes méthodes de connexion.

Les Différents Modes de Connexion

Il existe plusieurs façons de connecter une barre de son à un téléviseur, en fonction de la connectique des équipements et de la façon dont vous regardez vos programmes (décodeur TNT intégré, Box TV, passerelle multimédia, etc.). Ce guide présente les principaux schémas de connexion, avec ou sans fil.

Connexion HDMI ARC

C'est sans conteste la meilleure solution pour connecter une barre de son, mais il s'agit d'un standard relativement récent, et tous les équipements ne sont pas compatibles.

Qu'est-ce que le HDMI ARC ?

Les normes HDMI ARC (Audio Return Channel) et eARC sont une évolution du HDMI qui prend en charge le retour audio. Un seul câble suffit pour avoir une connexion bidirectionnelle entre la barre de son et la télévision. Le son transite dans les deux sens, de la TV vers la barre et inversement.

Branchement avec HDMI (e)ARC

Sur le schéma ci-dessus, la source peut également être branchée directement sur la télévision. Le HDMI ARC n'est alors utilisé que pour acheminer l'audio vers la barre de son.

Lire aussi: Comment installer votre téléviseur sur un support

ARC vs eARC ?

Comme son nom l'indique, l'eARC (Enhanced Audio Return Channel) est une version améliorée de l'ARC. Ce nouveau standard augmente la bande passante du canal de retour audio (~ 30 fois plus), c'est-à-dire qu'il permet de faire transiter plus d'informations.

Le HDMI eARC permettra ainsi une meilleure qualité audio et sera compatible avec davantage de formats, en particulier le son multicanal non compressé (5.1 ou 7.1) et les formats surround 3D comme le Dolby Atmos ou le DTS:X.

Dans la pratique, le HDMI ARC s'est largement imposé dans la connectique des barres de son et le HDMI eARC, initialement uniquement présent sur les modèles haut de gamme, se retrouve désormais sur des modèles dans toutes les tranches de prix.

Atouts du HDMI (e)ARC

Une barre de son connectée en HDMI ARC (ou eARC) est "liée" à la télévision. Il en résulte plusieurs avantages :

• La barre diffusera le son de toutes les sources, qu'elles soient branchées à la barre de son ou à la télévision. Elle diffusera également le son des chaînes du décodeur TNT intégré au téléviseur.
• Le volume sonore de la barre sera contrôlé par la télécommande TV. Plus besoin d'une deuxième télécommande uniquement pour gérer le volume de la barre de son (norme CEC, voir plus bas).

Tous les équipements ne sont pas (encore) compatibleHDMI non ARC ou eARC.

Lire aussi: Connecter facilement votre Freebox à votre téléviseur

HDMI non ARC ou eARC

Pour bénéficier des fonctionnalités du HDMI ARC, il faut que les deux appareils soient compatibles (la télévision et la barre de son). Si l'un des appareils ne l'est pas, il vous faudra un câble supplémentaire (optique généralement) si vous avez besoin d'un retour audio, par exemple si vous regardez un programme via le décodeur TNT intégré à la TV.

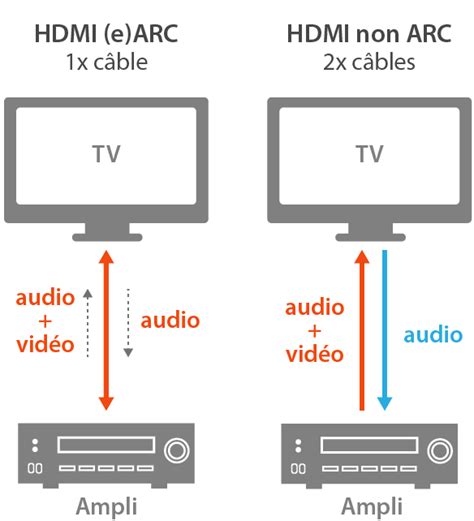

Branchement HDMI non ARC

Comme le montre le schéma ci-dessous, vous pouvez connecter vos appareils (décodeur TV, console de jeu, lecteur DVD/Blu-Ray, Apple TV, Chromecast, etc.) indifféremment à votre TV ou à votre barre de son. Grâce au HDMI ARC, le son sera systématiquement redirigé vers la barre.

Sur certains téléviseurs, il est nécessaire de modifier les paramètres pour ne pas avoir le son à la fois sur les enceintes intégrées et sur la barre de son.

Le HDMI CEC

Le Consumer Electronic Control (CEC) sert à contrôler plusieurs appareils reliés en HDMI à partir d'une seule télécommande. Cela permet par exemple, lorsque vous éteignez votre téléviseur, de mettre automatiquement en veille la barre de son et le décodeur TV. Autre exemple, votre TV s'allumera d'elle-même lorsque vous lancerez un Blu-Ray.

Notez qu'il est généralement possible de désactiver cette fonctionnalité dans les réglages de l'appareil (le nom peut différer selon les fabricants : Anynet+, Bravia Sync, Simplink, etc.).

Lire aussi: Empire en France : Toutes les options

Quels câbles utiliser ?

Pour un fonctionnement optimal, il est recommandé d'utiliser les câbles HDMI suivants (source hdmi.org) :

• ARC : câble HDMI version 1.4 ou supérieure.

Connexion Audio Optique

Retrouvez ci-dessous les caractéristiques et limitations de la connectique optique.

Le principe

Présent sur la plupart des barres de son et télévisions, le port optique permet de transmettre l'audio sous forme numérique (stéréo ou multicanal 5.1 compressé type Dolby Digital). Il suffit de brancher un câble optique Toslink entre la sortie audio optique de la télévision et l'entrée correspondante sur la barre de son. L'audio sera ensuite diffusée par la barre en qualité numérique.

Avantages / inconvénients

Très simple d'utilisation, la connexion optique transmet un signal audio de qualité via un câble unique. Cependant, contrairement au HDMI ARC, il s'agit d'une connexion unidirectionnelle, l'audio n'est transmis que de la TV vers la barre de son. Par ailleurs, ce type de branchement ne possède pas les fonctionnalités propres au HDMI ARC, comme le contrôle du volume ou l'arrêt/allumage automatique des périphériques connectés.

Avantages	Inconvénients
Qualité audio numérique	Pas de retour audio
Nombreux équipements compatibles	Contrôle du volume séparé

Connexion optique et son surround

Un câble optique pourra transmettre un signal audio 5.1 au format compressé (Dolby Digital par exemple) mais si vous souhaitez profiter pleinement d'un son multicanal haut débit de type Dolby True HD, DTS-HD Master Audio, Dolby Atmos ou DTS:X par exemple, il faudra opter pour un branchement HDMI.

Exemple de branchement

Selon le nombre de "sources" à connecter (console de jeu, décodeur, Chromecast, etc.) et le nombre d'entrées HDMI de vos équipements, il existe plusieurs configurations possibles.

Branchement optique standard

Dans le cas le plus courant, les différentes sources (console de jeux, décodeur, lecteur Blu-Ray, ...) sont déjà raccordées en hdmi à la TV. La barre de son vient simplement s'ajouter à l'installation existante et diffusera automatiquement le son du film ou du programme à l'écran (via le câble optique).

Branchement "barre de son pass-through"

Si votre barre de son comporte des entrées HDMI, il est possible d'y connecter directement des sources de contenu. La barre renvoie ensuite le signal sélectionné (audio + vidéo) vers la télévision via un câble HDMI. Le câble optique sert uniquement à entendre le son provenant des équipements branchés à la TV (ou du décodeur interne).

NB : le HDMI ARC permettrait ici de s'affranchir du câble audio optique.

Coaxial numérique

Les ports audionumériques peuvent également se présenter sous forme RCA (câble coaxial). Comme pour l'optique, un seul câble véhicule tous les canaux audio sous forme numérique. Ces connecteurs (Toslink/optique et RCA/coaxial) sont aussi parfois appelés S/PDIF (pour Sony/Philips Digital Interface), du nom des fabricants concepteurs du format.

Connexion Analogique

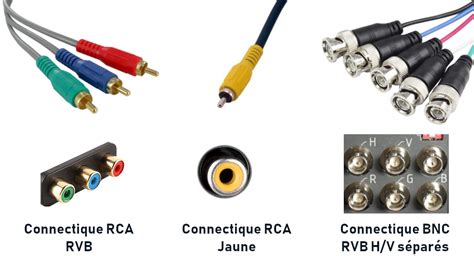

Si votre barre de son ou votre téléviseur ne possède pas de ports audionumériques (optique ou coaxiale), il vous reste l'option du branchement analogique. Il s'agit le plus souvent de connecteurs type RCA. Ce cas de figure ne concernera cependant que les équipements les plus anciens.

La qualité sonore sera malheureusement en deçà de celle obtenue avec un branchement numérique HDMI ou optique.

Connexion Sans Fil

Les barres de son avec fonction sans fil Bluetooth et/ou Wi-Fi sont plus polyvalentes et proposent davantage d'options d'installation.

Connexion Bluetooth

Très simple d'utilisation, une liaison Bluetooth permet de s'affranchir de câble entre deux appareils compatibles. En contrepartie, la qualité audio sera inférieure à celle obtenue avec le HDMI ou l'optique. On distinguera plusieurs usages :

• Connexion à la télévision mais il faut alors une TV compatible (et généralement de la même marque).

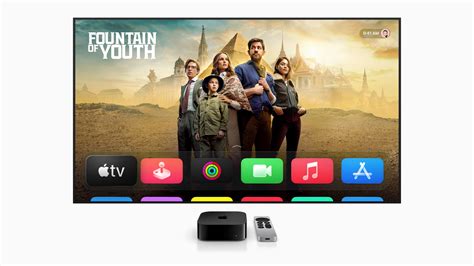

• Connexion via une passerelle multimédia type Apple TV.
• Connexion à un mobile ou à une tablette comme pour une enceinte Bluetooth. Il s'agit alors plus d'une fonctionnalité additionnelle, la barre de son étant à priori connectée en optique ou HDMI à la TV.

Bluetooth et décalage audio

Le temps de latence de Bluetooth (délai de transmission audio) peut parfois engendrer une perte de synchronisation entre l'image et le son. De nombreux appareils (l'Apple TV notamment) permettent de gérer ce décalage pour synchroniser audio et vidéo.

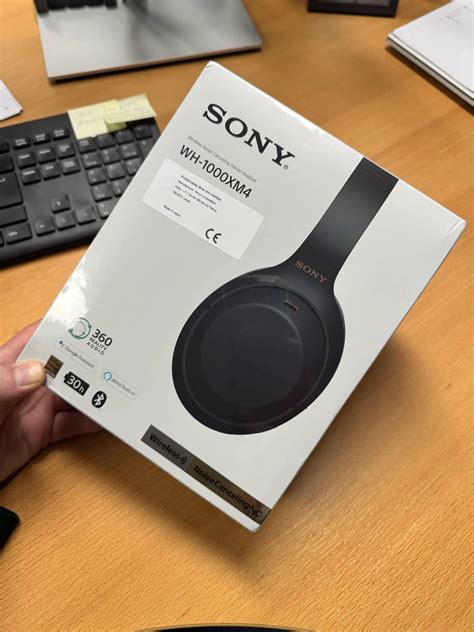

Comme pour les enceintes portables, les barres de son NFC (Near Field Communication) permettent un appairage Bluetooth plus simple et plus rapide. Il vous suffit d'approcher un smartphone (compatible NFC également) à moins de 10 cm de la barre pour que la connexion se fasse, sans avoir à entrer dans les menus du téléphone.

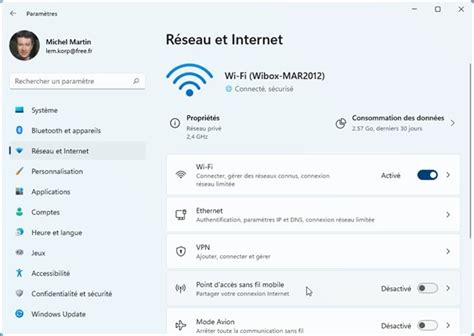

Connexion Wi-Fi

Moins simple à installer que le Bluetooth, le Wi-Fi permet un son de meilleure qualité et offrent davantage de fonctionnalités : multiroom, streaming musical (Deezer, Spotify, etc.), contrôle vocal, etc. Certains modèles permettent également le streaming vidéo (Chromecast, AirPlay). On utilise généralement le terme de "barre de son connectée" pour qualifier les modèles Wi-Fi.

Paradoxalement, les barres de son Wi-Fi sont souvent connectées en filaire à la télévision, en plus d'être reliées au réseau. Cependant, si vous possédez une installation "connectée", avec une source de contenu compatible Wi-Fi de type Chromecast ou Apple TV, il est possible de s'affranchir de câble entre l'écran et la barre de son (idem pour les télévisions Wi-Fi compatibles).

Raccordement du Caisson de Basses

Dans les home cinéma conventionnels comme pour la plupart des barres de son, le caisson de basses est souvent responsables des graves. Contrairement aux enceintes satellites, un caisson de basses actif est connecté par câble RCA ou par onde radio, dans la mesure où il dispose de son propre amplificateur.

Caissons de basses actifs vs. passifs

Sur le web, on trouve d’innombrables contributions et discussions pour savoir si un caisson de basses actif ou passif est le bon choix. La réponse courte : cela dépend de l’usage.

Les caissons de basses passifs sont devenus extrêmement rares sur le marché ces dernières années et ne sont souvent plus disponibles que comme composants d’installations complètes bon marché. Les amplificateurs qui amplifient eux-mêmes le canal du caisson de basses sont tout aussi rares.

Les caissons de basses passifs sont en principe raccordés comme les autres enceintes par un câble d’enceinte à deux canaux.

L’avantage des caissons de basses actifs est l’amplificateur déjà intégré dans le boîtier du caisson. Cela n’a pas seulement un effet positif sur les coûts d’acquisition, mais permet en outre une commande sans fil du récepteur par radio, et élargit les possibilités de réglage du son.

Connexion RCA

Si vous utilisez un récepteur AV ou une barre de son récents, ils disposent la plupart du temps d’une connexion pour caisson de basses. Le signal du caisson de basses est transmis depuis la sortie RCA, via le câble RCA mono, vers le caisson.

Connexion Sans Fil

La mode actuelle est à la connexion sans-fil des caissons des basses. Celle-ci se fait par onde radio ou par Bluetooth au lieu de se faire par câble. Les avantages sont alors évidents : les câbles ne sont plus une entrave lors de l’installation de votre ensemble audio dans la pièce.

Configuration du Caisson de Basses

Lorsque le caisson de basse a trouvé sa place et que la connexion au système audio a été établie, la dernière étape consiste à configurer correctement l’appareil.

Calibrage Automatique

Les récepteurs AV actuels proposent souvent un programme de calibrage automatique qui reconnaît automatiquement les enceintes connectées et leurs performances.

Réglage du Volume

La plupart des caissons de basses actifs ont leur propre système de réglage du volume sonore. Il est conseillé de régler d’abord le volume de cet appareil entre un tiers et un maximum de 50 % et de sélectionner le volume global souhaité via le récepteur AV.

Fréquence de Coupure

La fréquence de coupure est la valeur limite à régler dans le récepteur AV à partir de laquelle l’amplificateur divise le signal entre hautes et basses fréquences et en transmet partie du signal aux satellites (tout ce qui est au-dessus de la fréquence de coupure) ou au caisson de basses (tout ce qui est en dessous).

Placement du Caisson de Basses

Une fois votre caisson correctement connecté, il est essentiel de penser à son emplacement. L’un des plus grands dilemmes rencontrés avec les configurations home cinéma réside dans le fait de trouver le meilleur emplacement du caisson de basses, par rapport au reste de votre système audio. De nombreux propriétaires de home cinéma choisissent de placer leur caisson de basses dans l’un des coins avant de la pièce. Il s’agit d’une excellente option de placement, car elle permet aux murs de créer des limites qui amplifient les basses et orientent les sons graves dans la bonne direction. Cependant, chaque pièce étant différente, le placement du caisson de basses mérite d’être examiné de plus près.

Conclusion

La connexion HDMI ARC est à privilégier si la barre de son et la TV sont compatibles avec cette norme. Elle permet un maximum de fonctionnalités et une qualité audio optimale. La connexion audio optique (ou coaxiale numérique) est également un bon choix.

Maintenant que vous savez comment connecter une barre de son à votre téléviseur, vous êtes prêt à profiter de l'expérience du grand écran !
